您的位置:首页 > 产品中心 > ICT/FCT探针 > LH-102

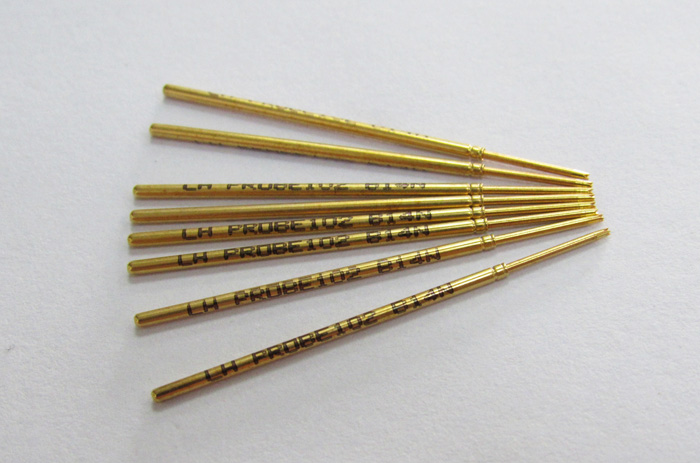

LH-102
LH-102
ICT 使用范围广,测量准确性高,对检测出的问题指示明确,是一种标准测试手段,即使电子技术水准一般的工人处理有问题的PCBA也非常容易。使用ICT 能极大地提高生产效率,降低生产成本。 ICT Test 主要是通过测试探针接触PCB layout出来的测试点来检测PCBA 的线路开路、短路、所有零件的焊情况, 可分为开路测试、短路测试、电阻测试、电容测试、二极管测试、三极管测试、场效应管测试、IC管脚测试(testjet` connect check BasicScan Bist) 等其它通用和特殊

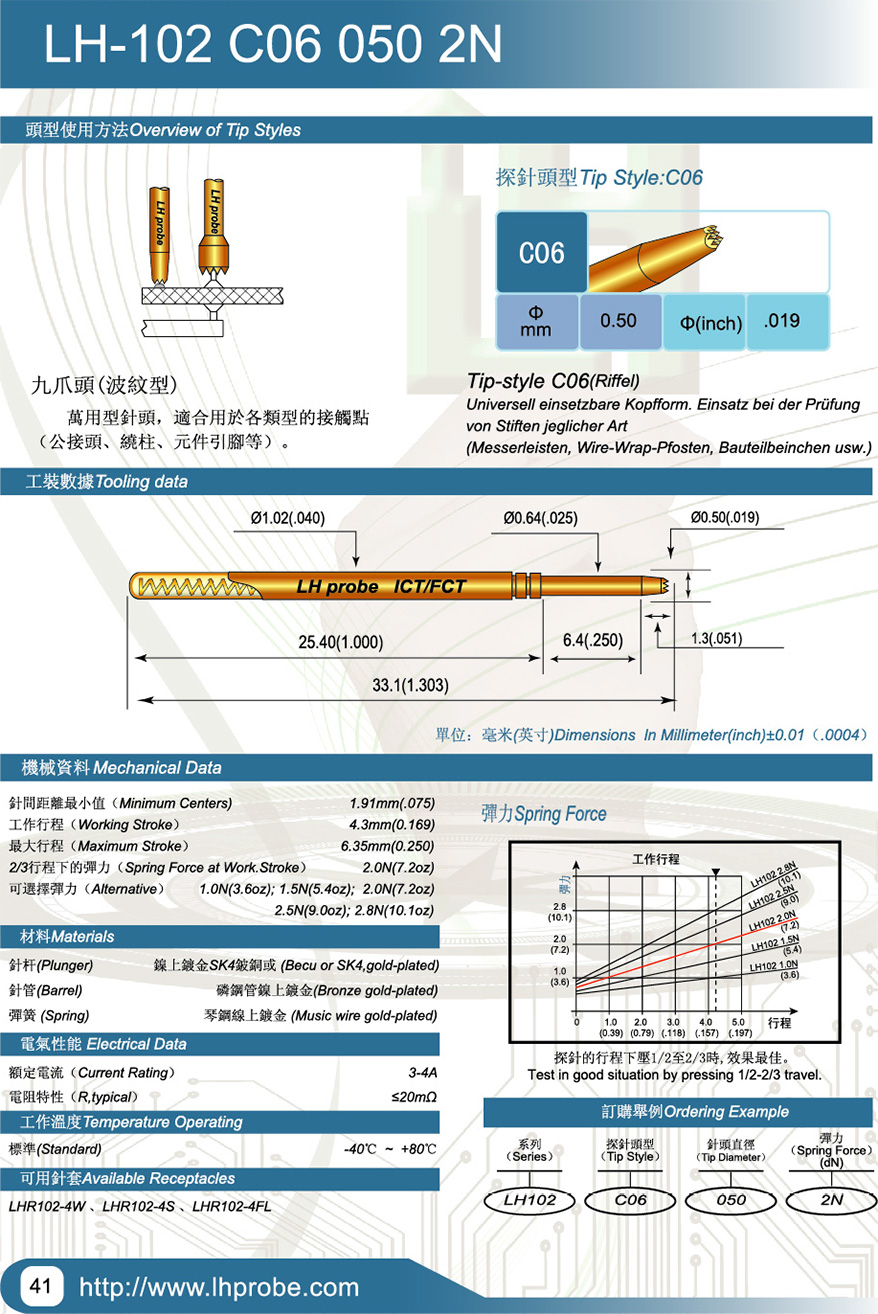

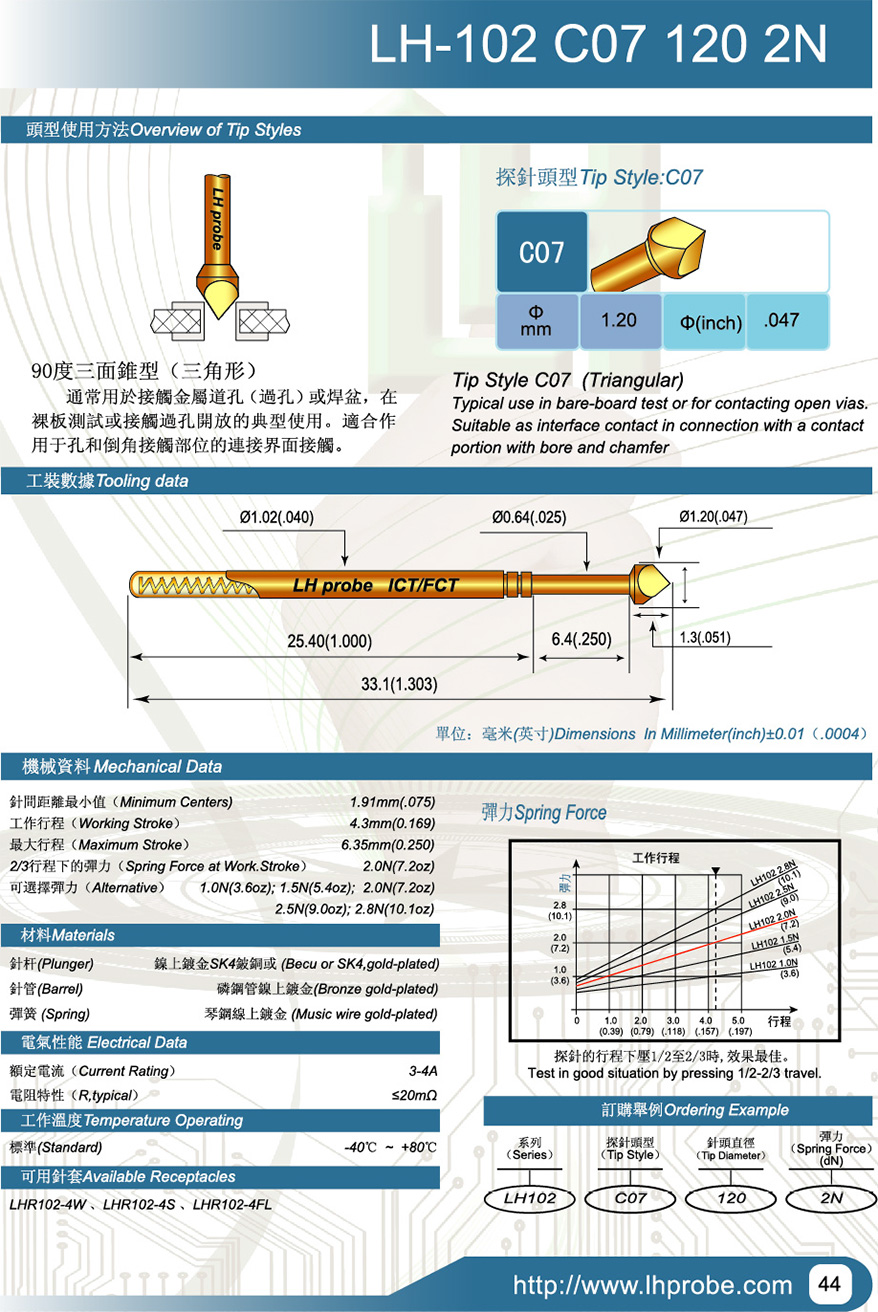

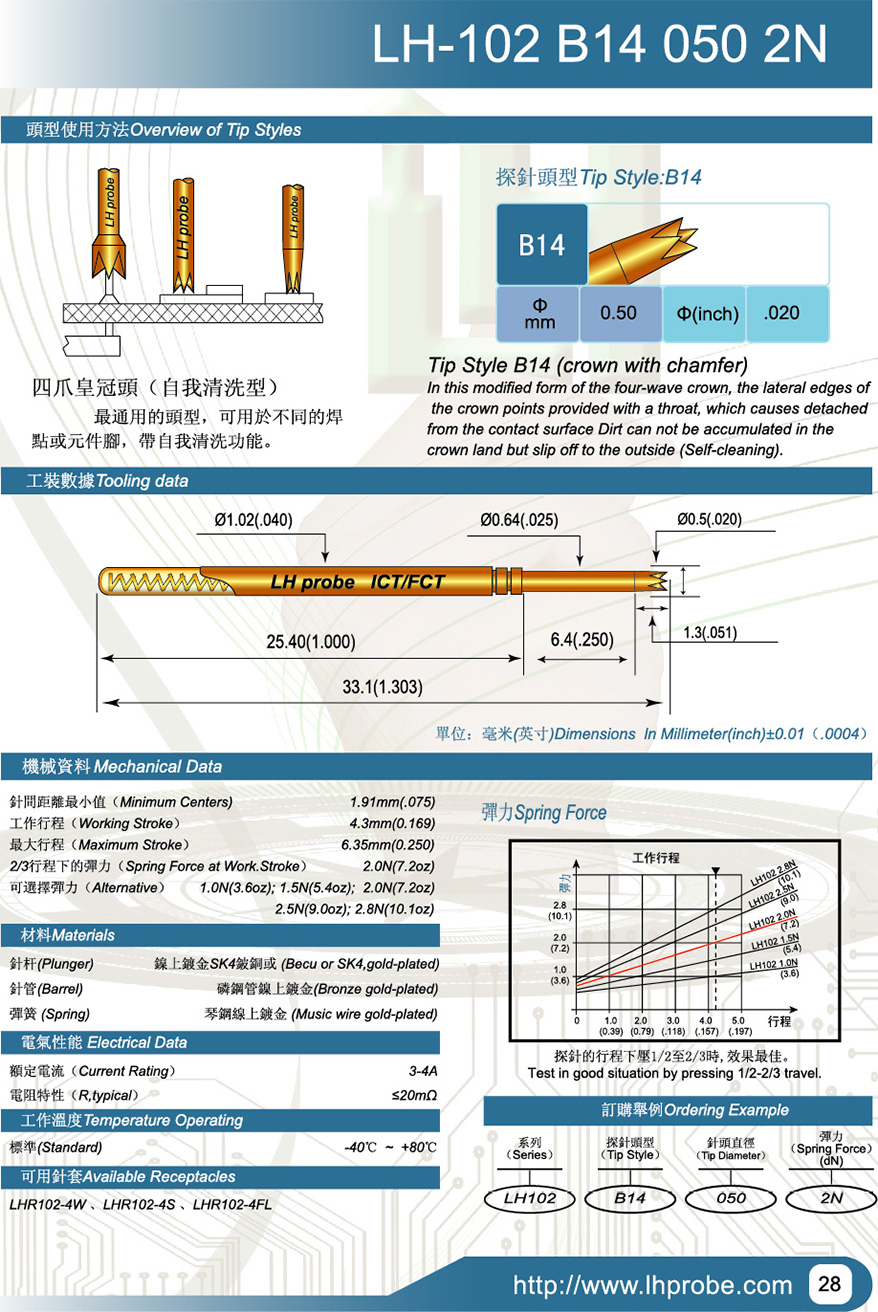

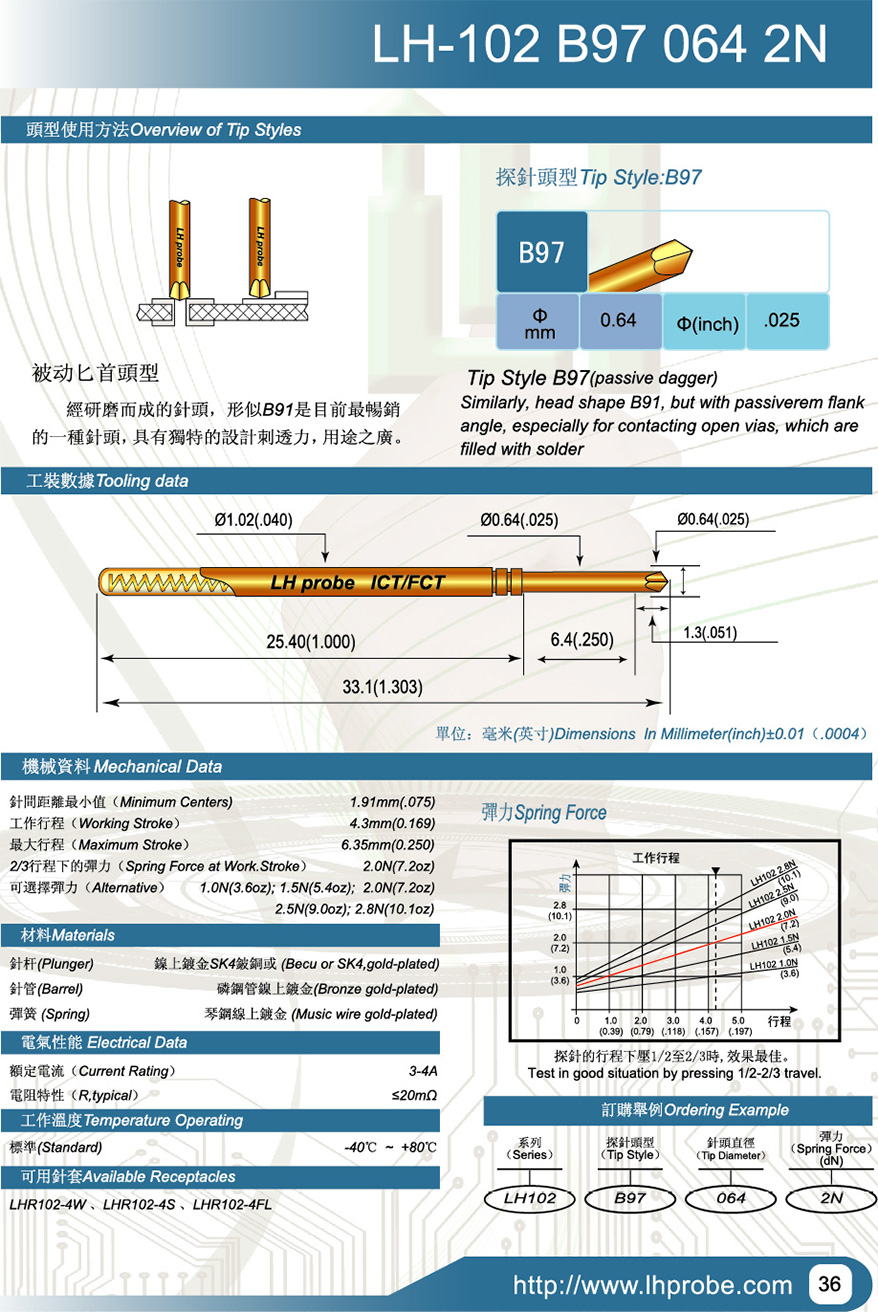

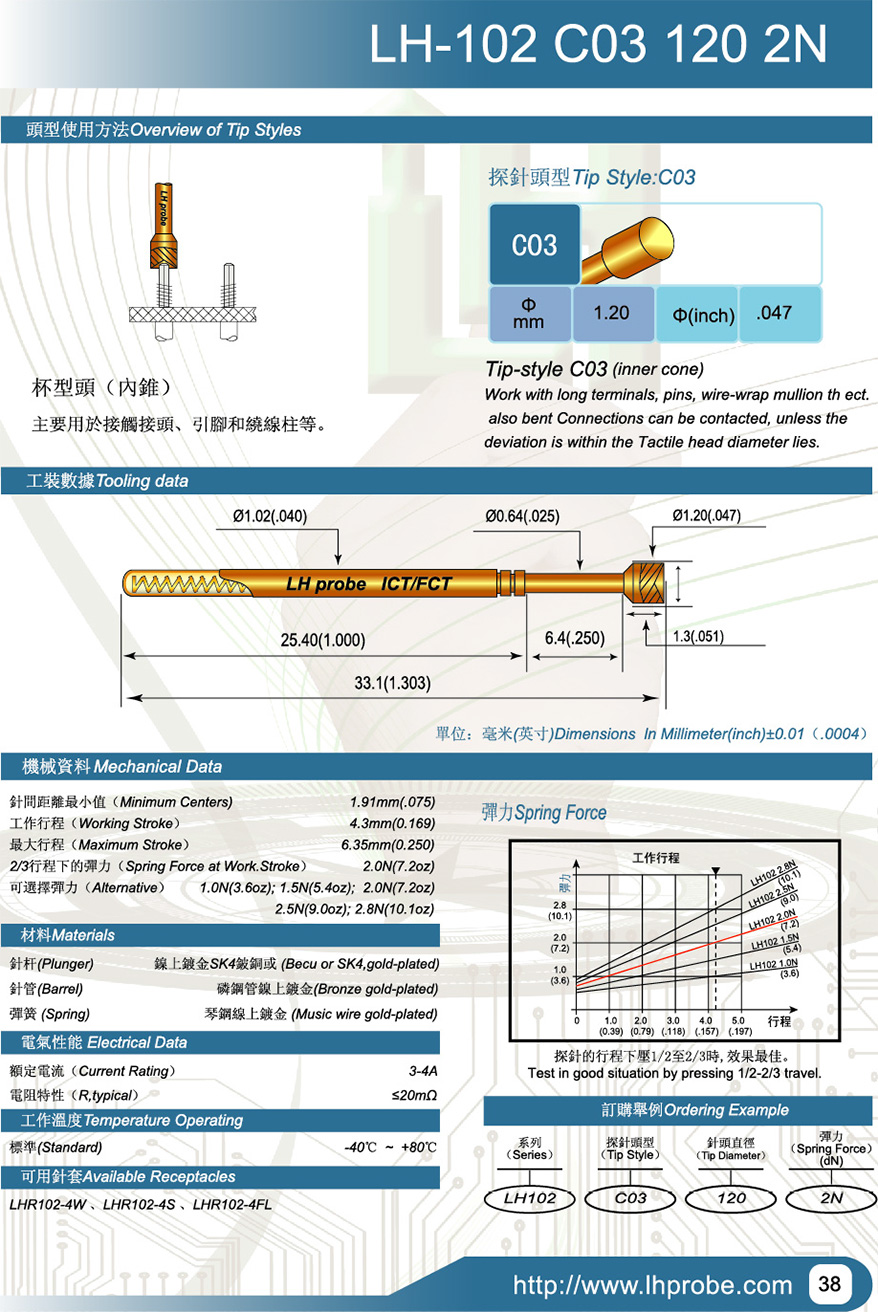

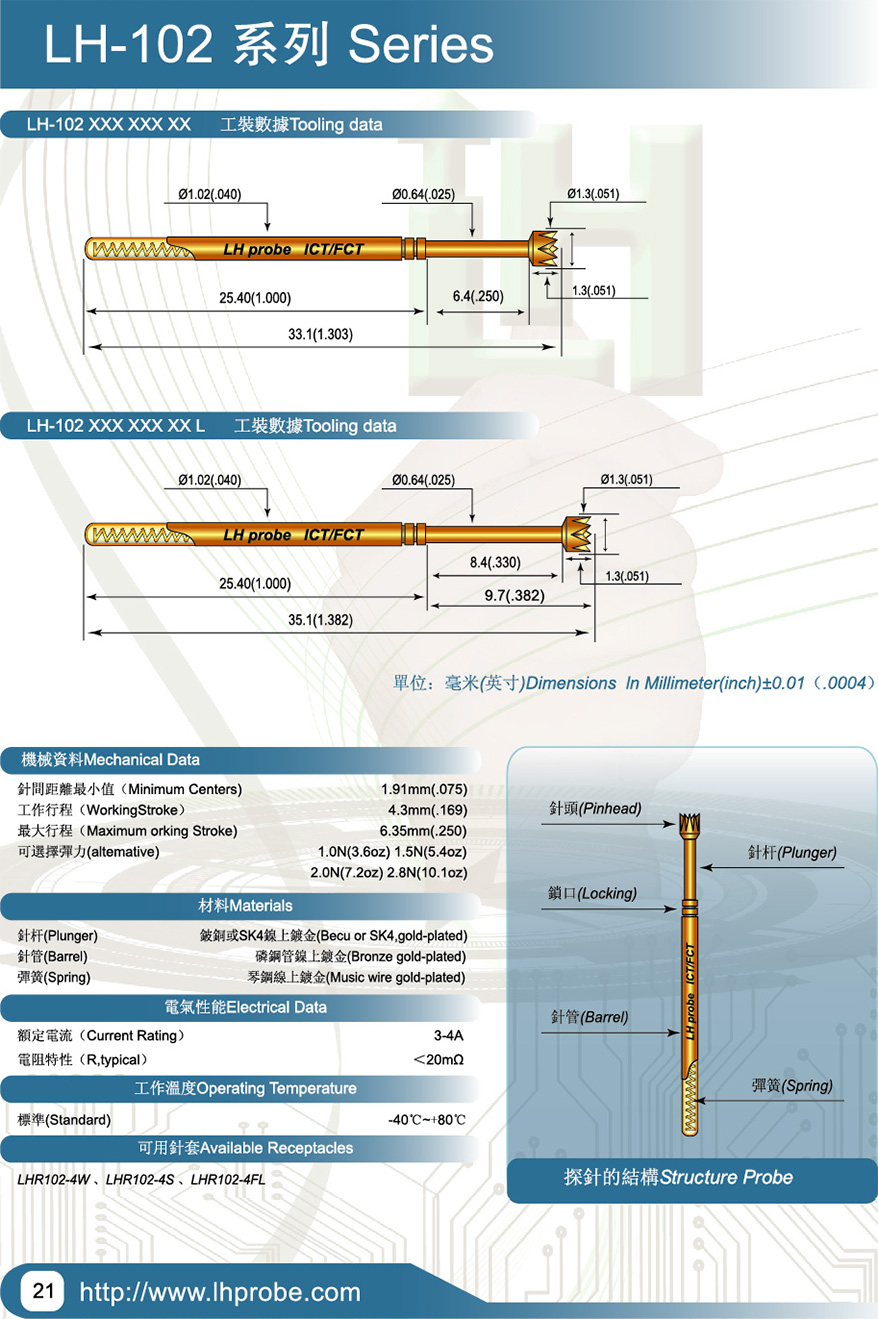

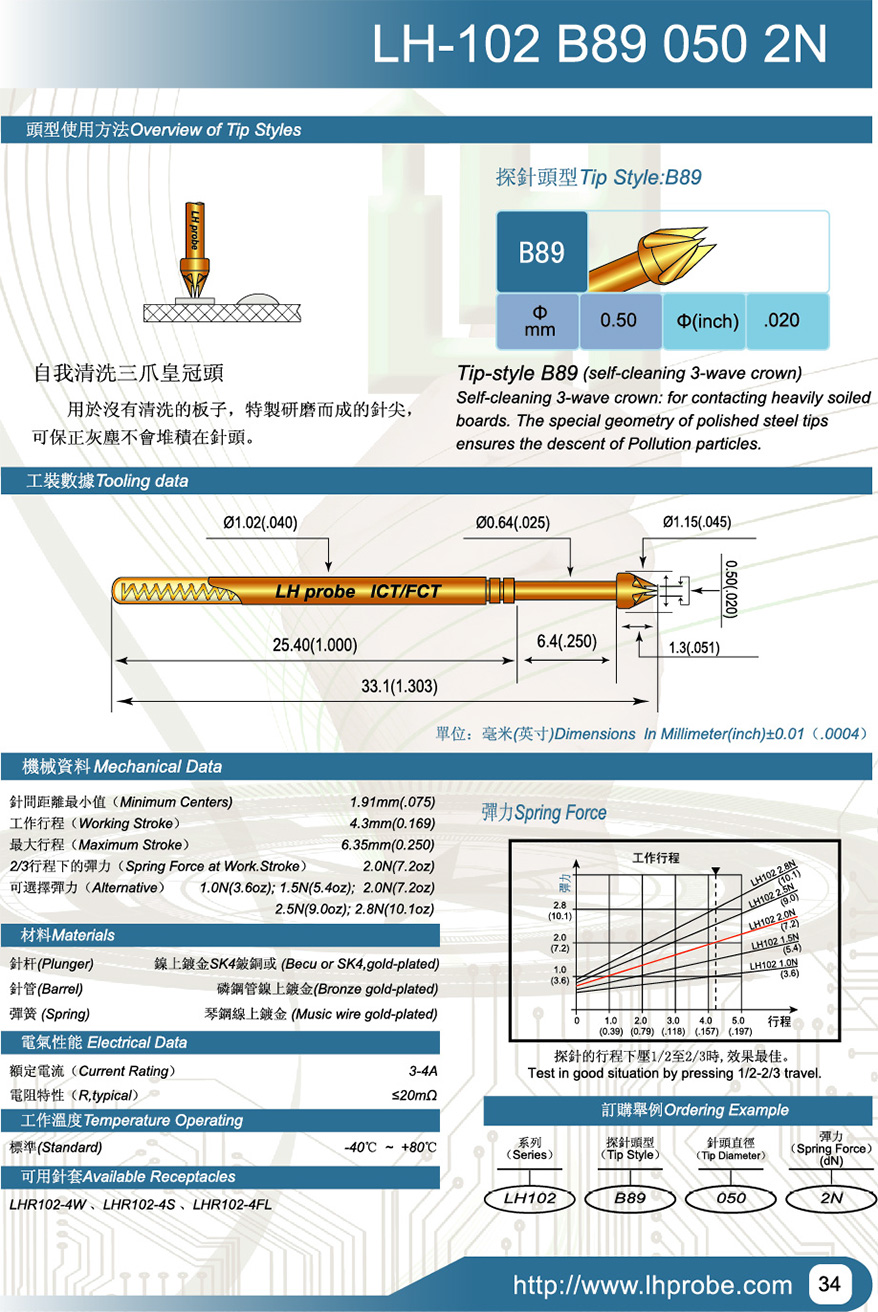

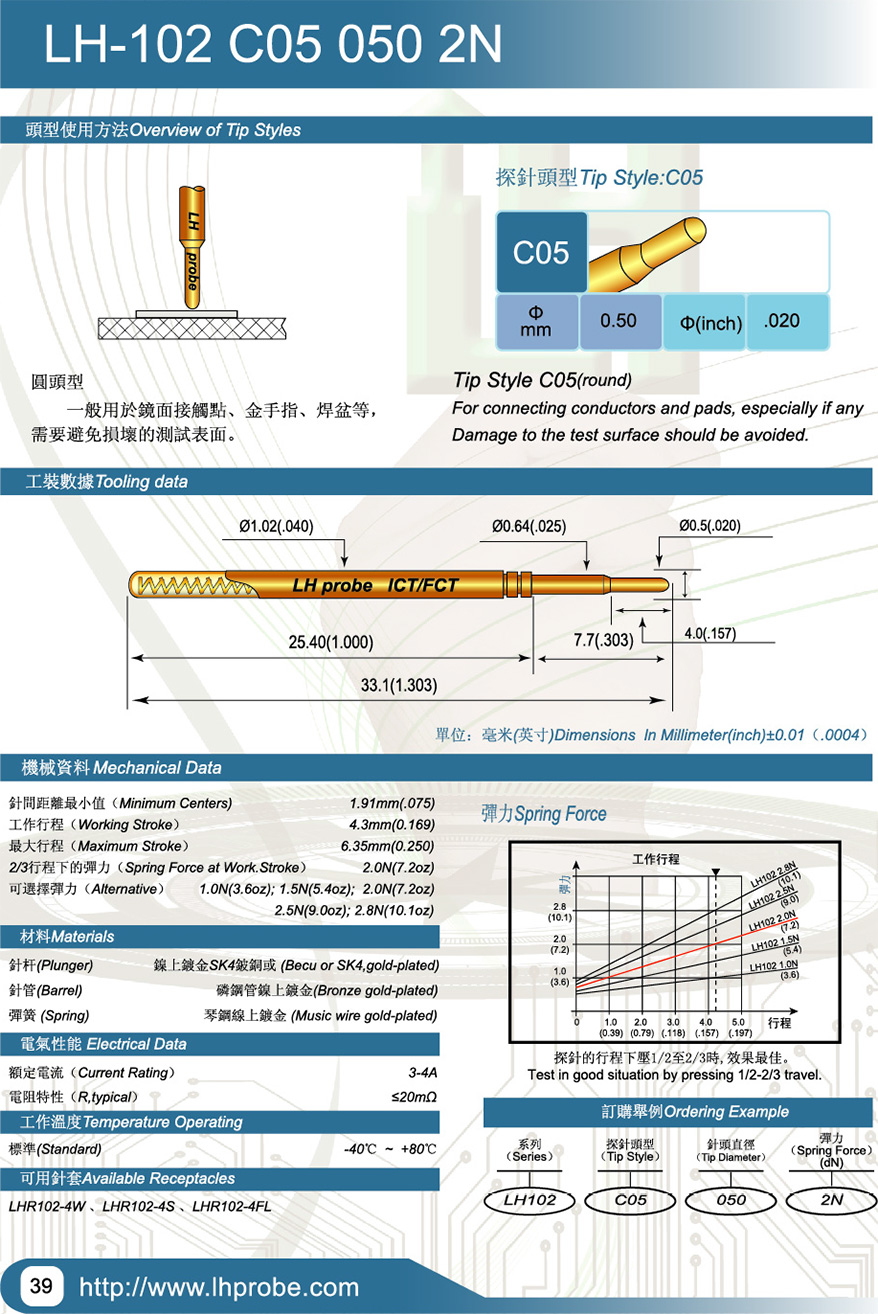

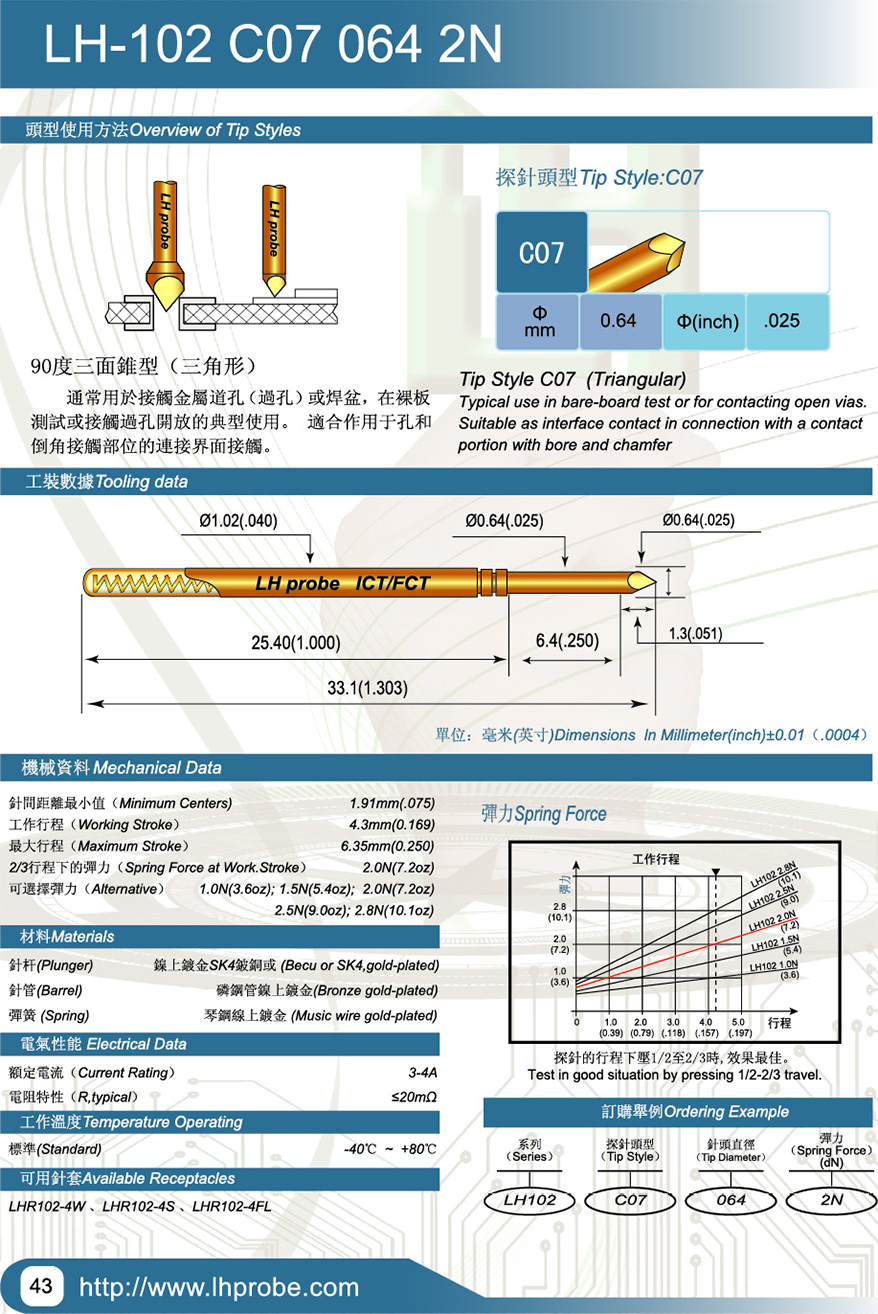

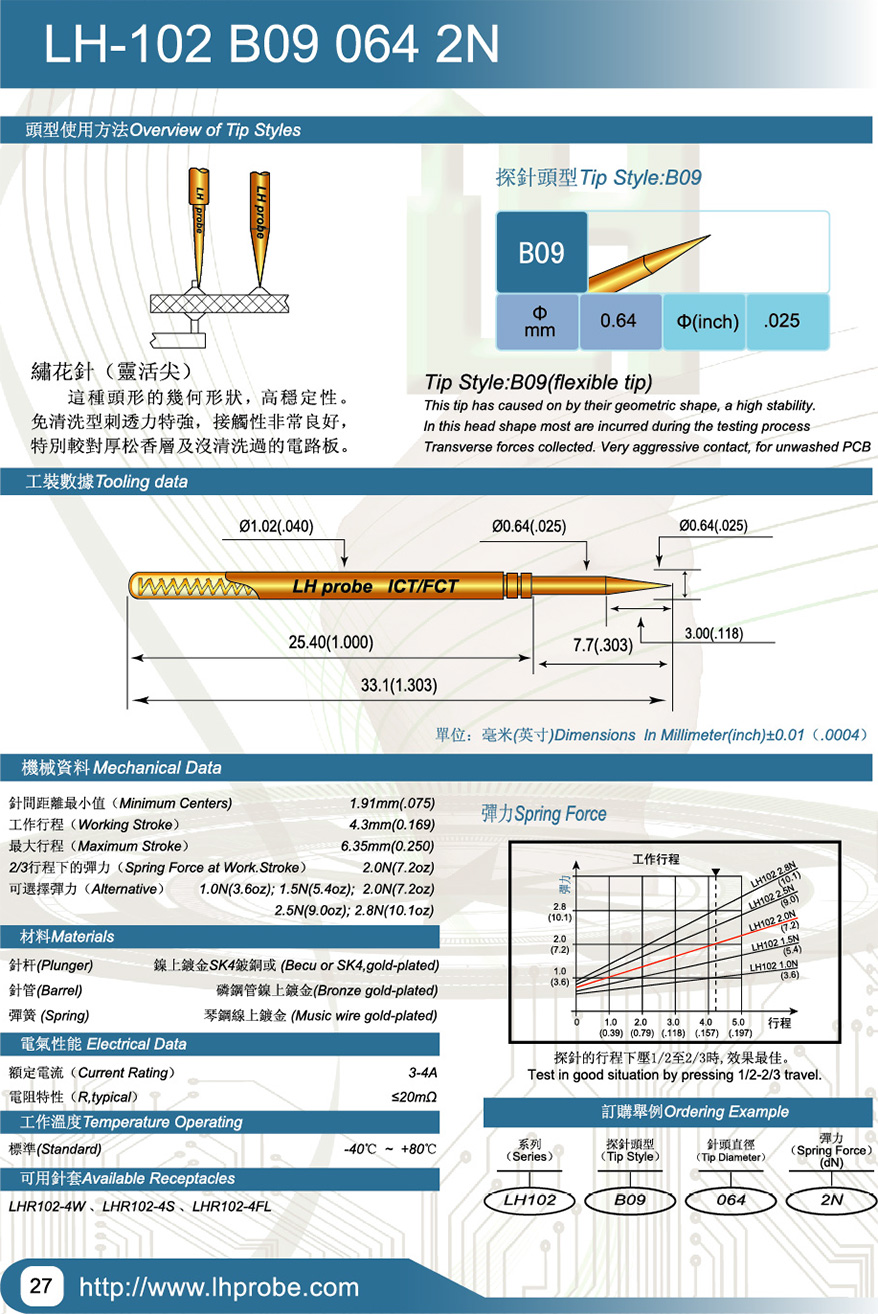

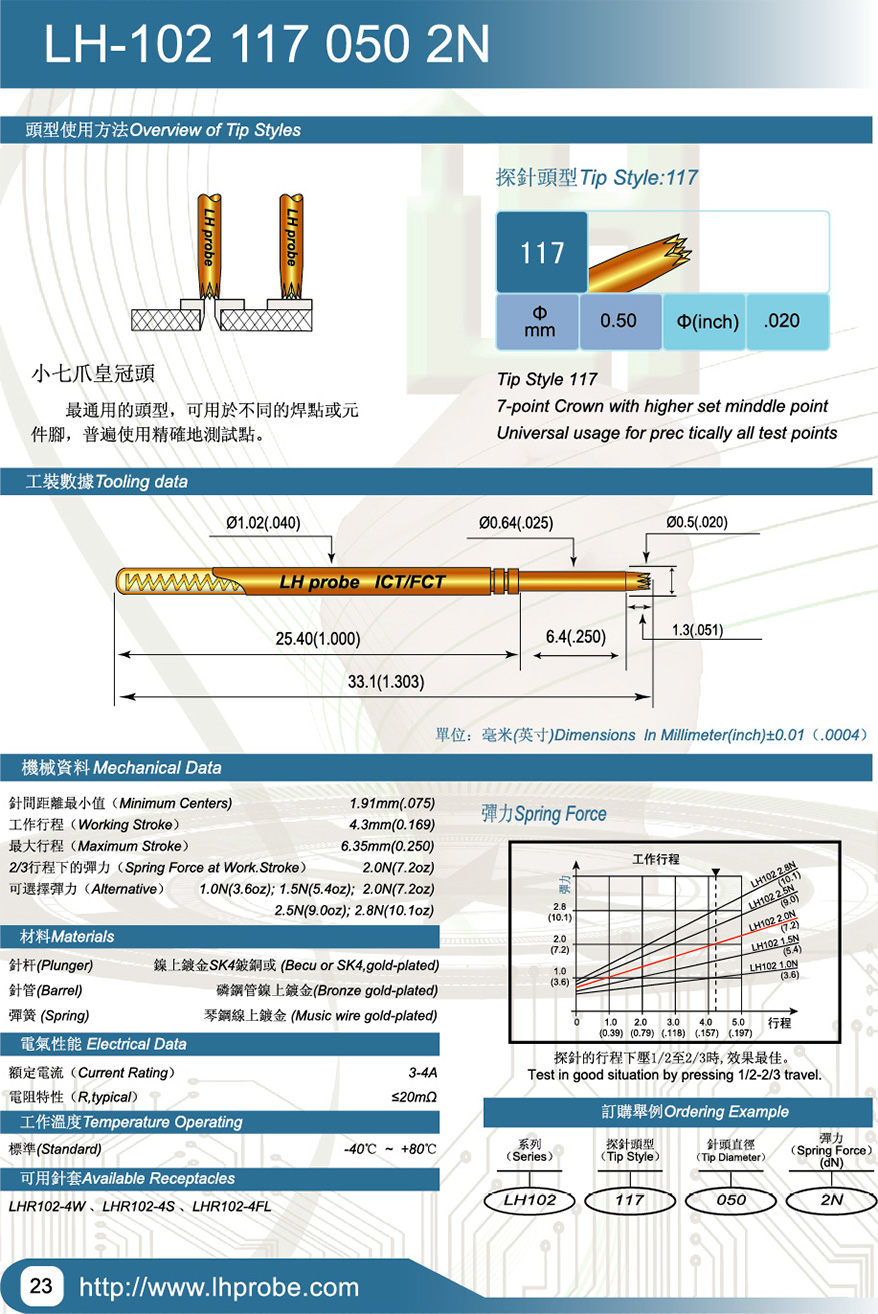

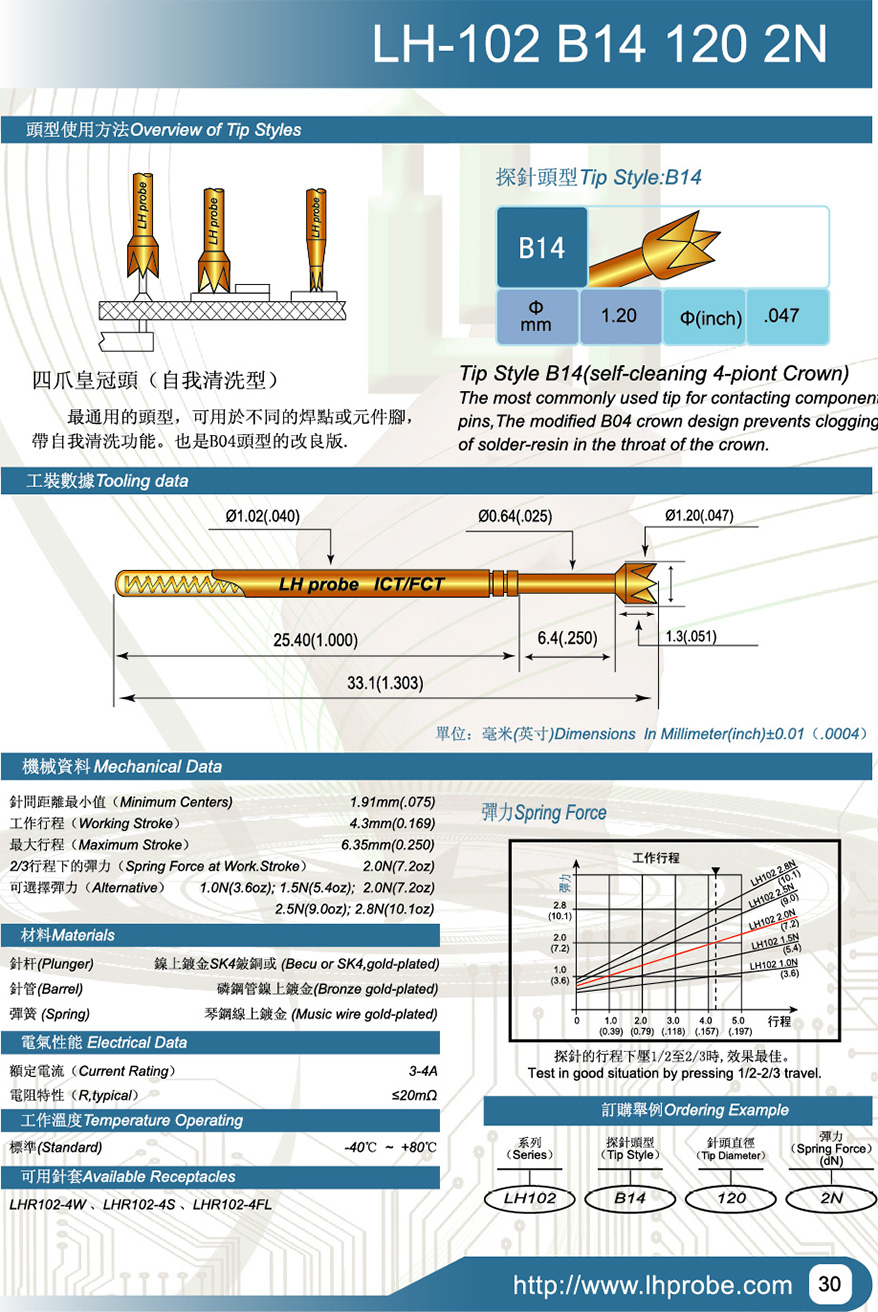

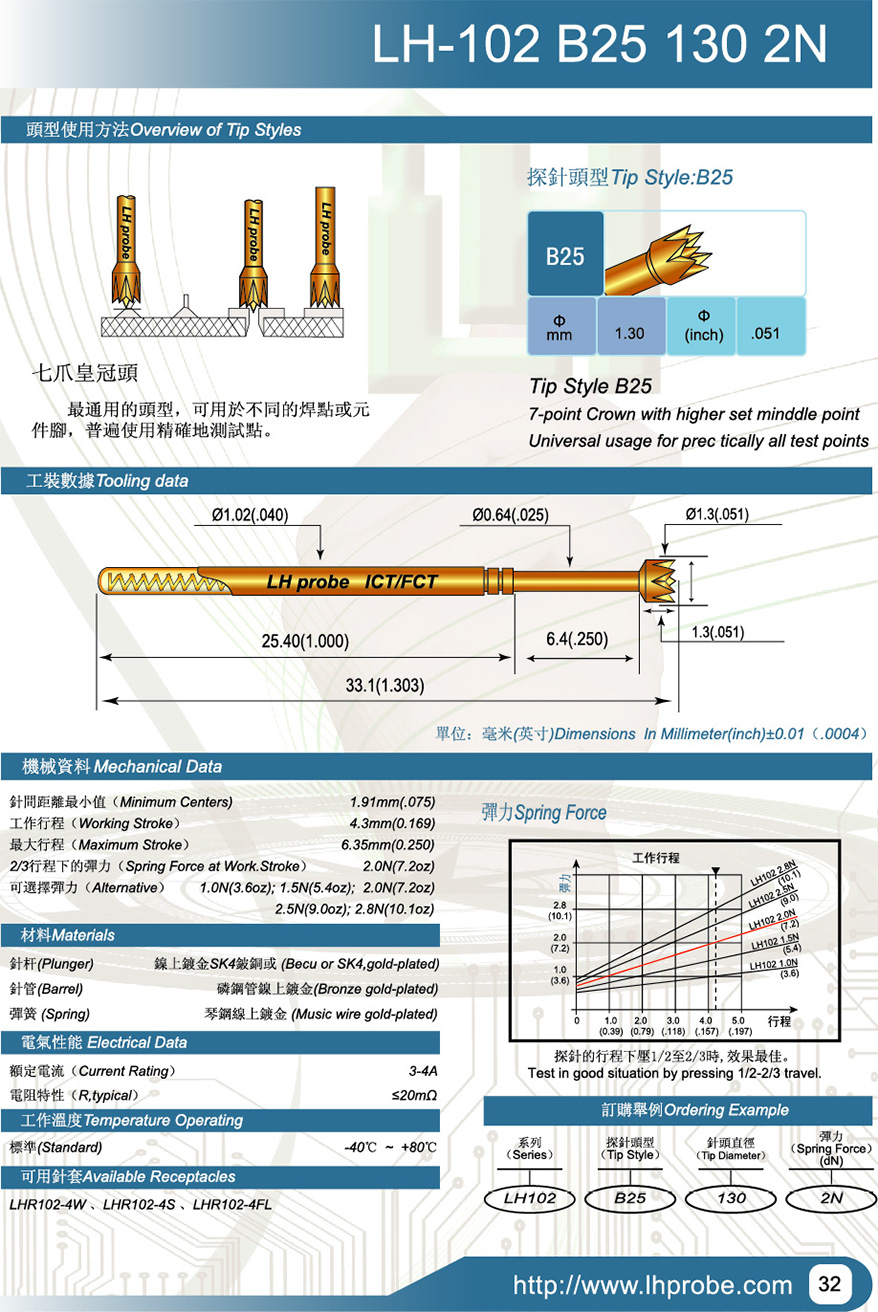

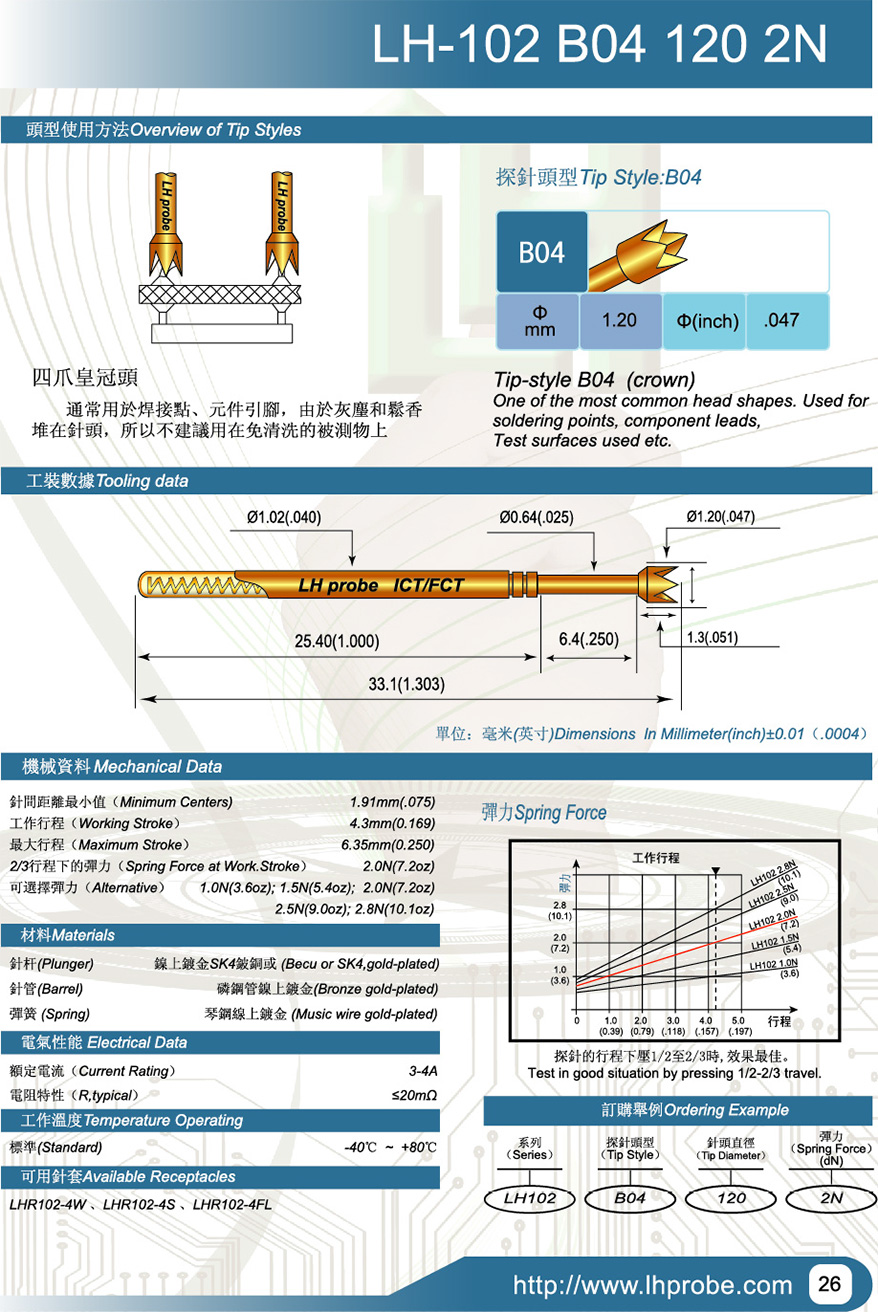

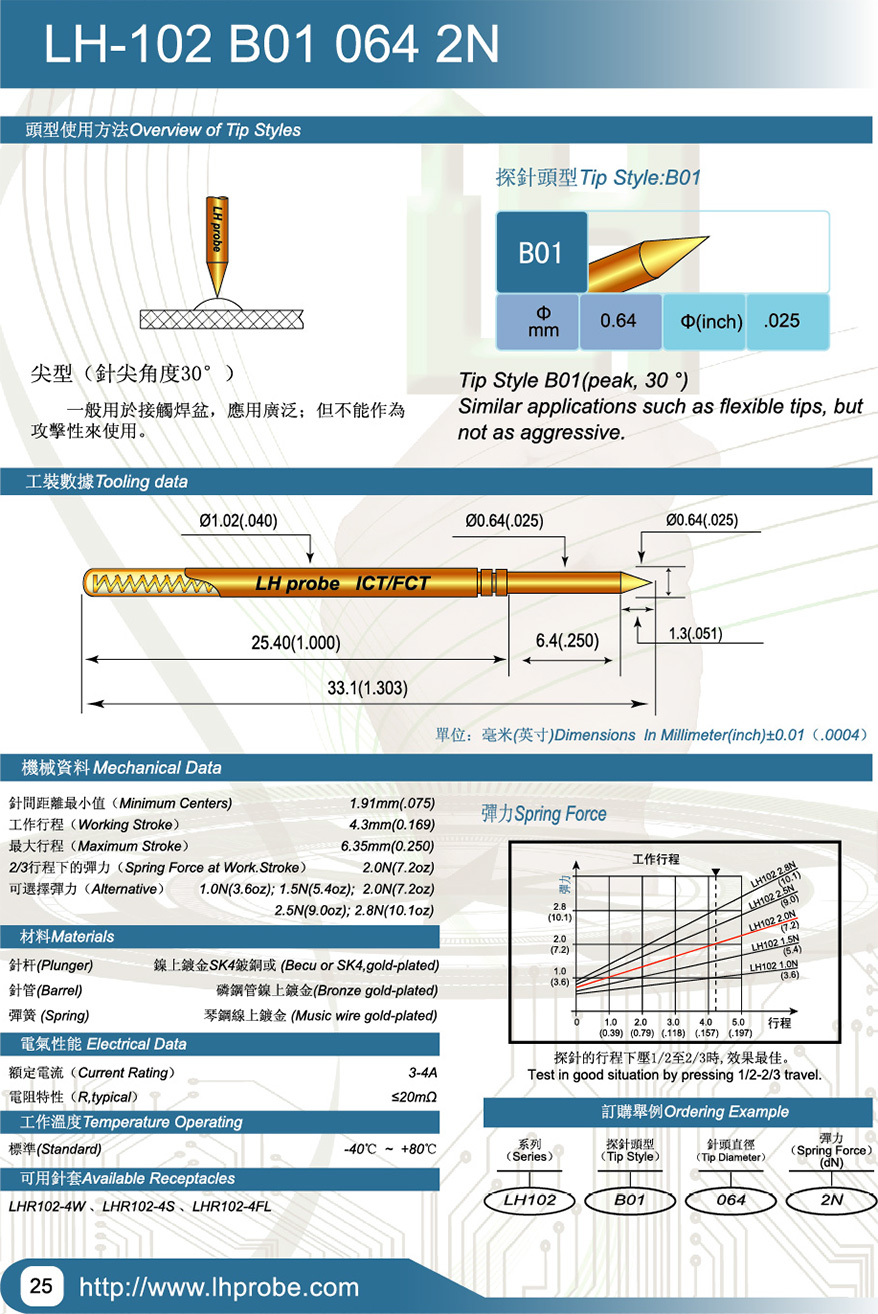

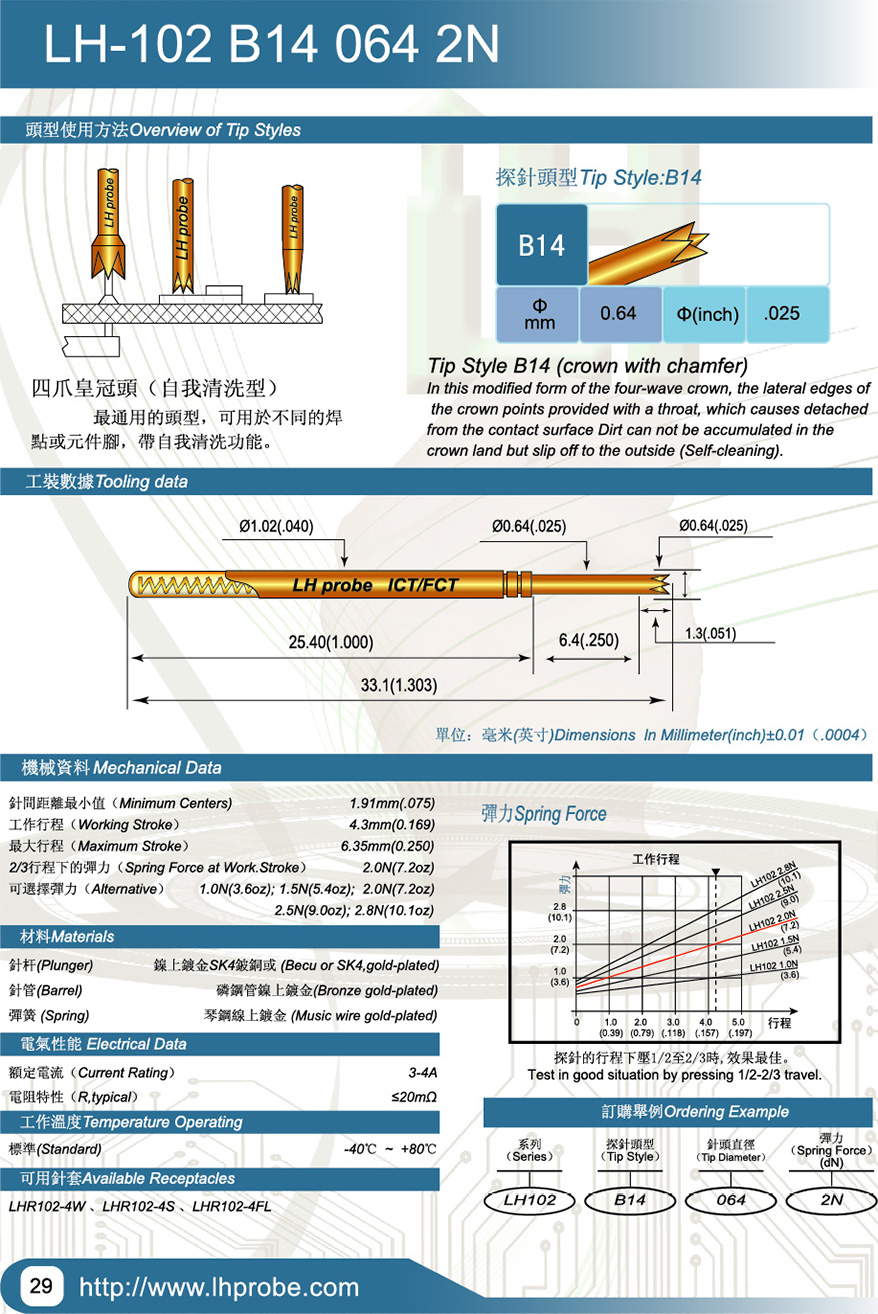

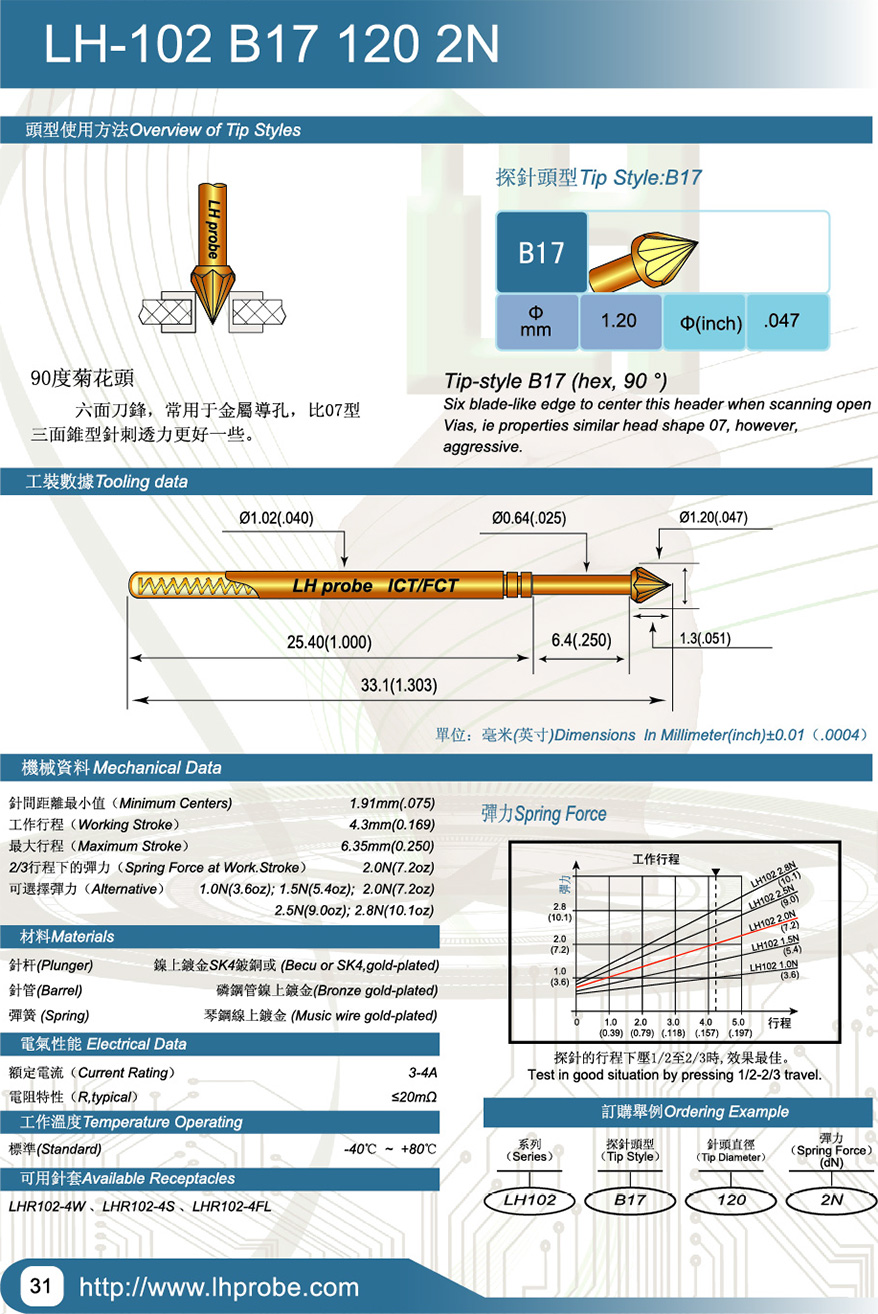

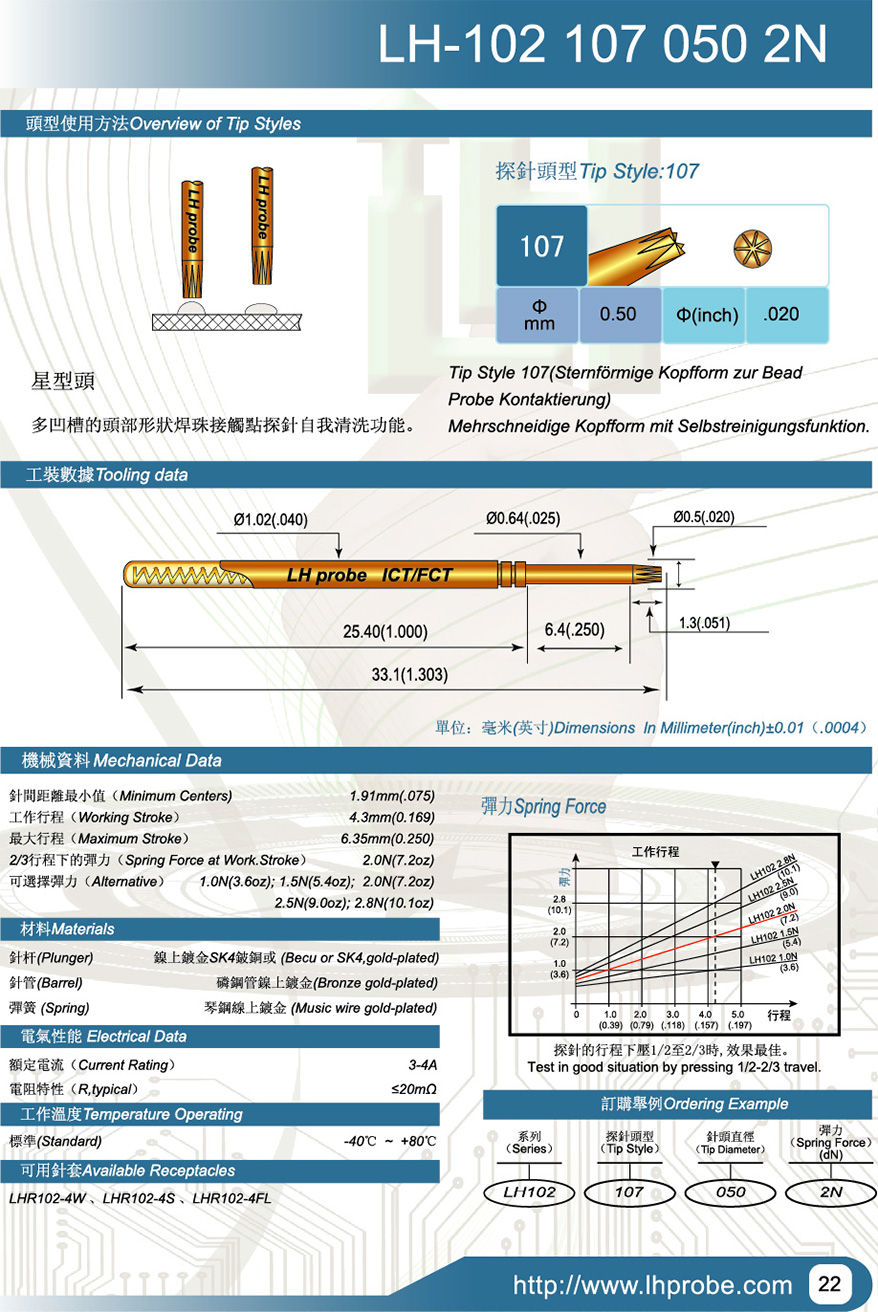

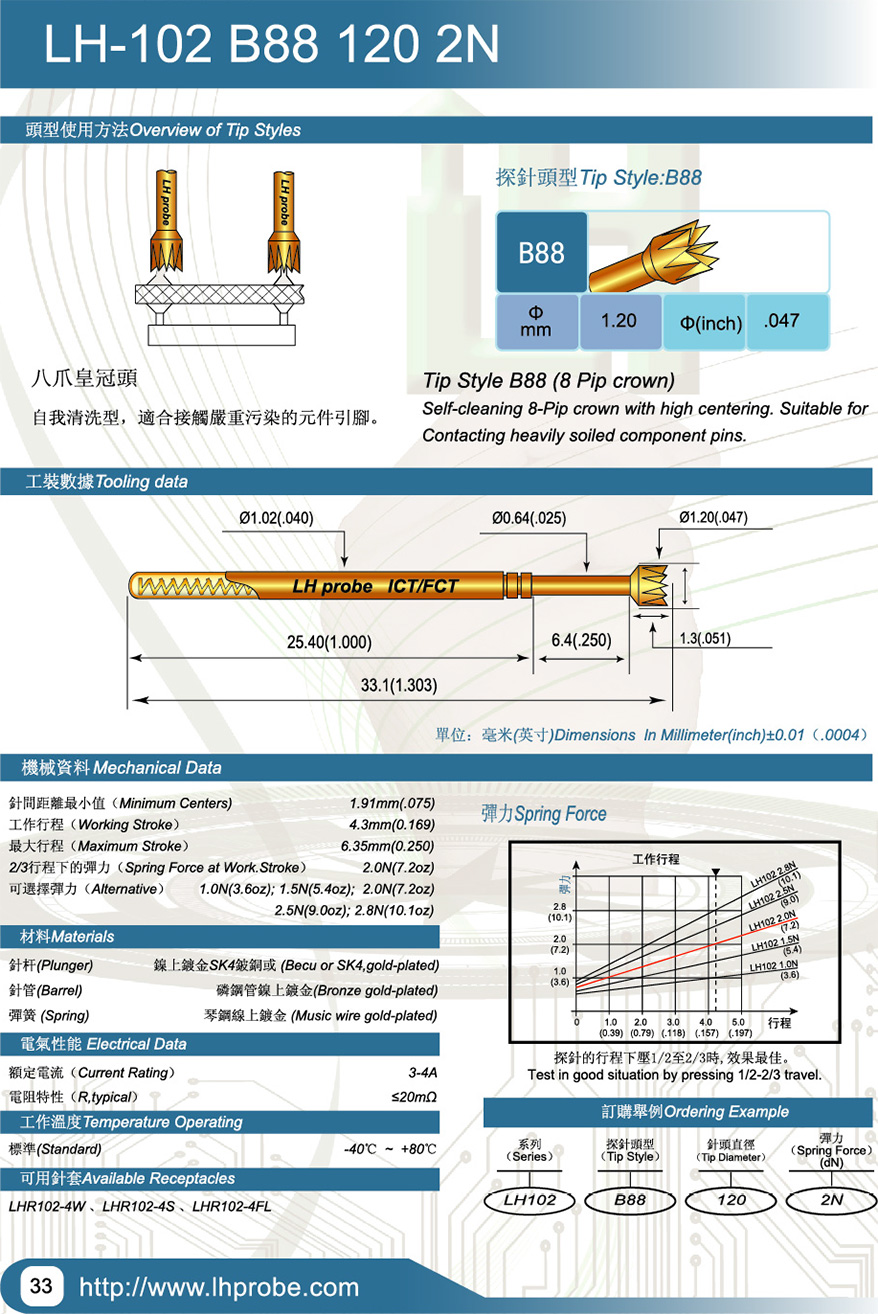

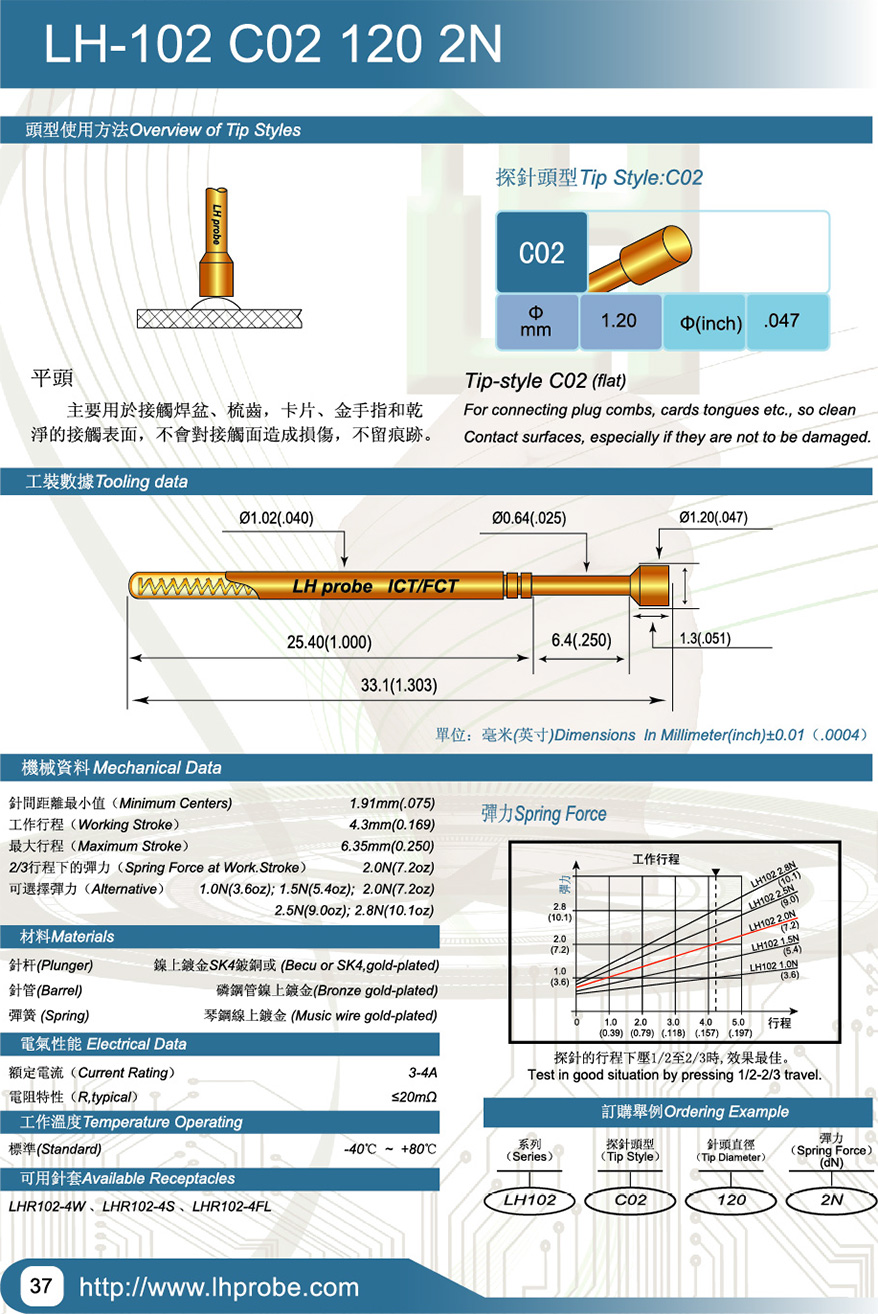

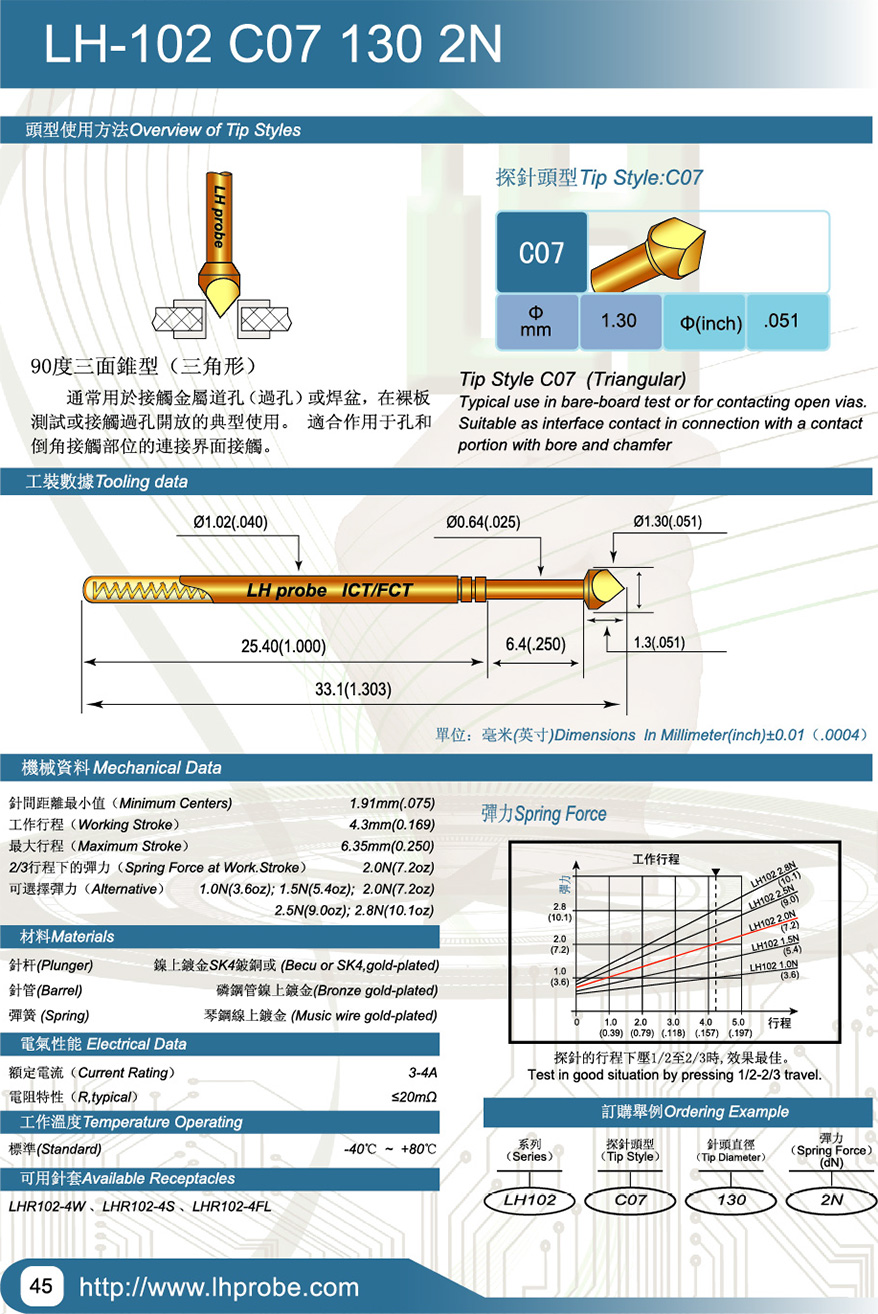

  • LH-102系列参数

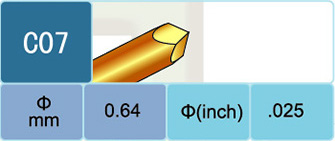

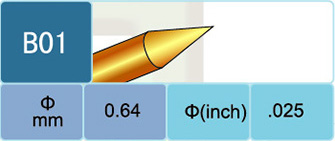

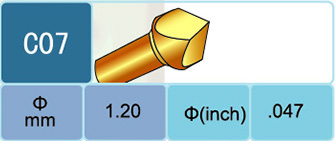

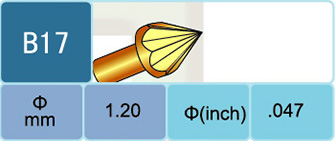

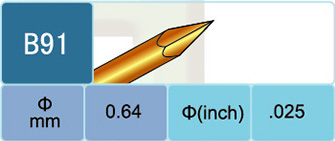

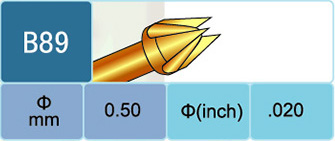

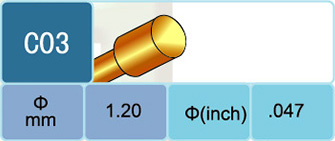

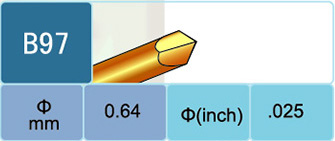

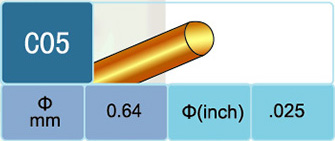

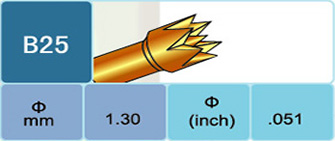

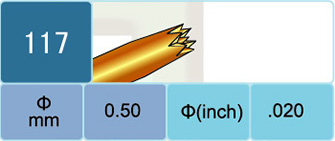

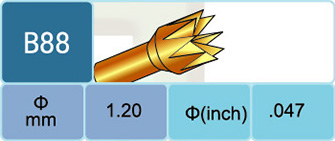

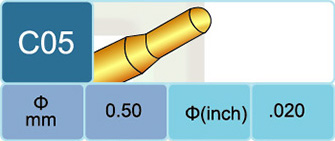

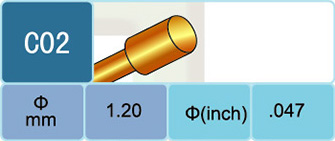

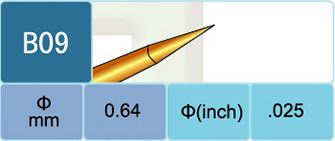

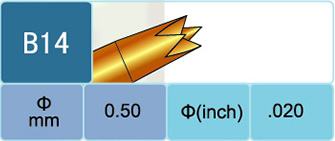

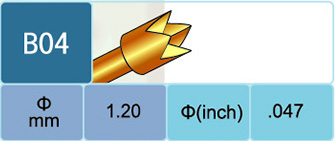

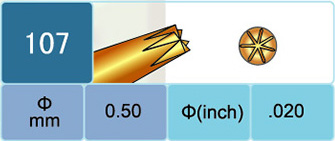

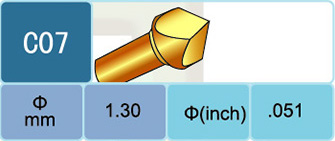

  • 头型

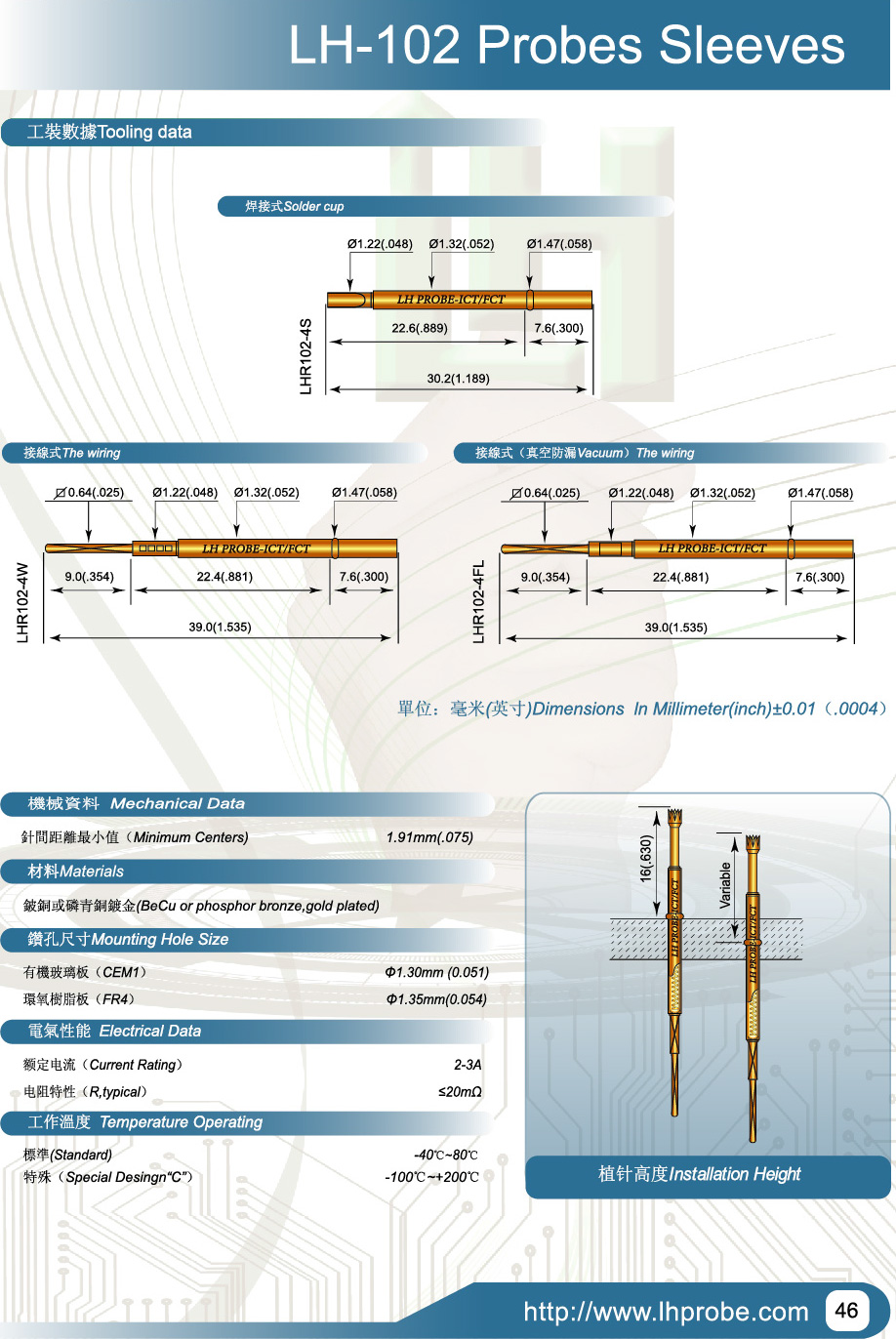

  • 套管
  • pdf

ICT 使用范围广,测量准确性高,对检测出的问题指示明确,是一种标准测试手段,即使电子技术水准一般的工人处理有问题的PCBA也非常容易。使用ICT 能极大地提高生产效率,降低生产成本。

ICT Test 主要是通过测试探针接触PCB layout出来的测试点来检测PCBA 的线路开路、短路、所有零件的焊情况, 可分为开路测试、短路测试、电阻测试、电容测试、二极管测试、三极管测试、场效应管测试、IC管脚测试(testjet` connect check BasicScan Bist) 等其它通用和特殊元器件的漏装、错装、参数值偏差、焊点连焊、线路板开短路等故障,并将故障是哪个组件或开短路位于哪个点通过打印机或屏幕显示准确告诉用户。

Q:什么是ICT?  

A:ICT(In-Circuit Test System),中文惯用名为在线测试仪,主要用于组装电路板(PCBA )的测试。这里的“在线”是“In-Circuit ”的直译,主要指元器件在线路上。在线测试是一种不断开电路,不拆下元器件管脚的测试技术,“在线”反映了ICT 重在通过对在线路上的元器件或开短路状态的测试来检测电路板的组装问题。

Q:ICT基本功能可以测量那些元件?  

A:开、短路,电阻,电容,电感,二极管,IC保护二极管测试等。


Q:为什么要使用ICT?   

A:根据电路板组装行业的统计数据表明,组装缺陷主要体现在焊接开路、短路、偏移、缺  件等方面,约占90% 以上,因此在线测试技术应用的原则是能够快速检测故障元器件或组装缺陷,并能够准确定位缺陷和缺陷分类。

Q:ICT是否可视为一台万用电表?  

A:ICT可以视为一部自动化的高级万用电表,并且因它具有电路隔离(Guarding)的功能,能准确测量每一元件在电路内的实际值。

Q:ICT与一般电表的功能差异?   

A:电表是用以测量单一零件,而ICT除了可量单一零件外,更可通过针床来测量实板上的 零件。只是实板上有许多回路,易将信号源与以分流、分压,故往往需加“Guarding ”功能,才可使测量准确。

Q:ICT与AOI的关系为何?


A:ICT主要是通过电的测量方法进行的,而AOI是通过光的图像处理技术进行的。两者各有所长,互为补充。在制程安排上,一般是先AOI,后ICT。




ICT测试又为静态测试(不通电),FCT测试又为动态测试(通电),如:测试板Short,FUNCTION测试很容易将元件烧坏,造成不必要的损失,这些不良就要在ICT工站检测出来,ICT工站可以对PCB线路进行检测, ICT能够有效地查找在PCBA组装过程中发生的各种缺陷和故障,但是它不能够评估整个线路板所组成的系统在时钟速度时的性能。而功能测试就可以测试整个系统是否能够实现设计目标,它将线路板上的被测单元作为一个功能体,对其提供输入信号,按照功能体的设计要求检测输出信号。这种测试是为了确保线路板能否按照设计要求正常工作。所以功能测试最简单的方法,是将组装好的某电子设备上的专用线路板连接到该设备的适当电路上,然后加电压,如果设备正常工作,就表明线路板合格。这种方法简单、投资少。这就是PCB做了ICT测试后增加FUNCTION测试工站的最主要原因,任何测试机型都不可能做到百分之100的完整测试,只有ICT和FCT测试工站相结合的测试方案才能最大程度的检测出不良。
